臥式插件輕觸開關
KAN0671

產品型號：KAN0671
產品規格：6×6×L/L=4.3mm-15mm
產品力度：100gf/160gf/260gf
產品壽命：10萬次/20萬次/50萬次/100萬次

基本參數/PARAMETER

工作溫度-20℃to+70℃
額定電流50mA.12V DC
絕緣電阻100MΩ min.100V DC
介電強度250V AC for 1 min
接觸電阻100mΩ max
開關行程0.25±0.1mm
高　　度4.3mm-15mm
按　　力100gf/160gf/260gf

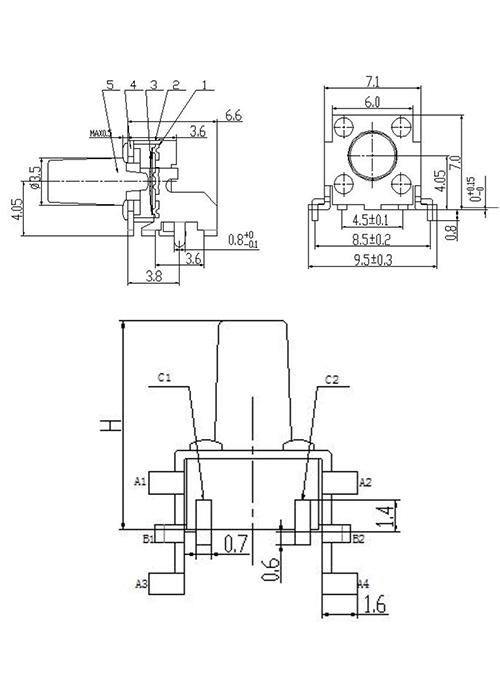

外形圖/SPECIFICATIONS

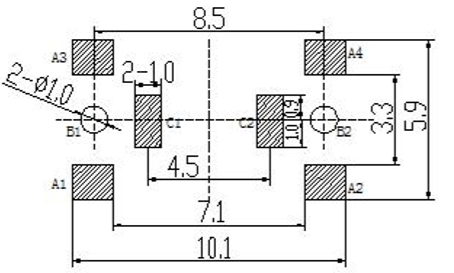

安裝孔尺寸圖/MOUNTING HOLE DIMENSIONS



電路圖/SCHEMATIC

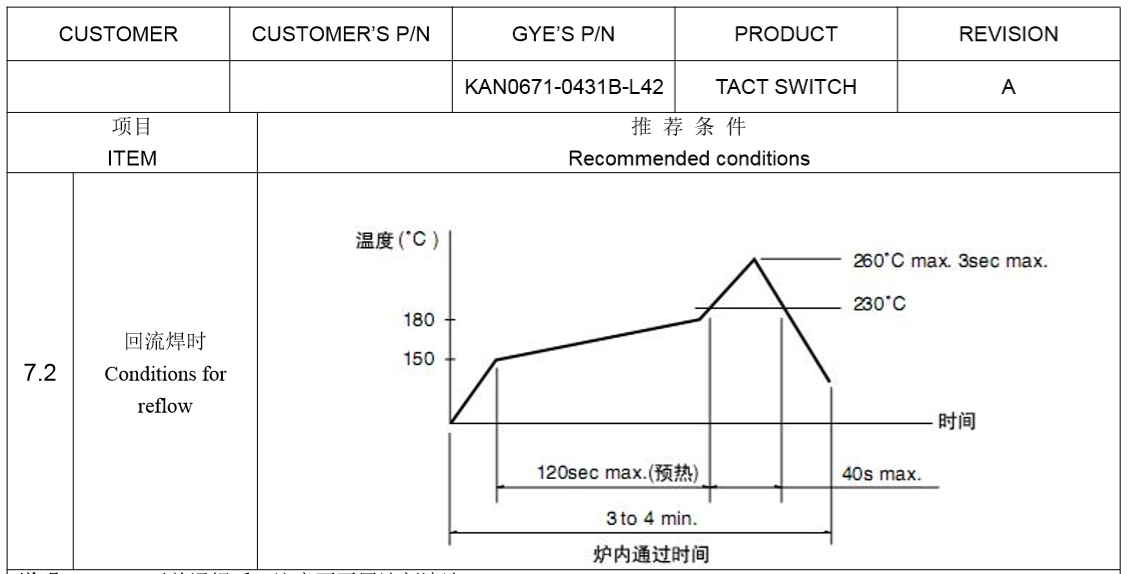

焊接條件/WELDING CONDITIONS



說明/PRECAUTIONS

  •  一 1 開關浸焊后，注意不要用溶劑清洗。

  •     2 在使用烙鐵的情況下，焊錫溫度應在 350℃以下、3 秒以內。

  •     3 浸焊后，注意不要在頂部施加負荷。

  •     二 設計中應注意的事項

  •     1 印刷基板的安裝孔尺寸參見產品圖。

  •     三 注意點

  •     1 注意不要施加超負荷的壓力或晃動開關

  •     2 開關浸焊后，印刷基板注意不要疊放。

  •     3 保管時尤其應注意避開高濕高溫和有腐蝕性氣體的環境。如需要長時間保存，請不要打開包裝箱。
